   首页 >> IPC医疗工控机/解码卡 >> 笔记本MXM显卡嵌入式
AMD E6760/E6460笔记本MXM3.0医疗成像一体机赌博游戏机多屏嵌入式显卡
AMD E6760/E6460笔记本MXM3.0医疗成像一体机赌博游戏机多屏嵌入式显卡
产品单价:
产品尺寸(CM):
BIOS: EM93F-E6760-VBIOS
Driver驱动链接:
datasheet规格: AMD E6460/E6760移动嵌入式工业显卡规格书
procedure dwg: E6460/E6760多屏显示嵌入式模组参数对比说明
浏览量:   12563
   更多图片
   简要描述
EM93F博彩老虎机VxWroks工业嵌入式多屏显卡100-K00159 100-K00198 GPU:100-CG2266 CG2934
   详细描述

E6760(显示芯片216-0810025 216-0810112 216-0810119)与前代产品一样采用了直接将显存封装在GPU基板上的设计,可以有效降低体积。性能方面E6760采用了最新的Turks核心,拥有480个SP,24个纹理单元,8个光栅单元,自带128bit GDDR5 1GB显存,核心显存频率分别为600/3200MHz,而在这种频率之下的功耗仅为35W。

  该产品拥有PCI-E以及MXM两种封装方式,与前代产品最大进步在于在可以直接输出5屏,无论是游戏机还是医疗等用途均十分方便。 这种产品应用在一体机以及HTPC上是十分的方便.

集成显示芯片E6760还有望与即将到来的LIano APU进行并行工作,不过它并不一定针对消费类电子产品,它通过各种不同平台嵌入,可能在医疗成像、赌场游戏,VxWroks虚拟仿真等其它军工商显行业成为首选。

OPN: 100-CG2266 100-K00198 EM93F

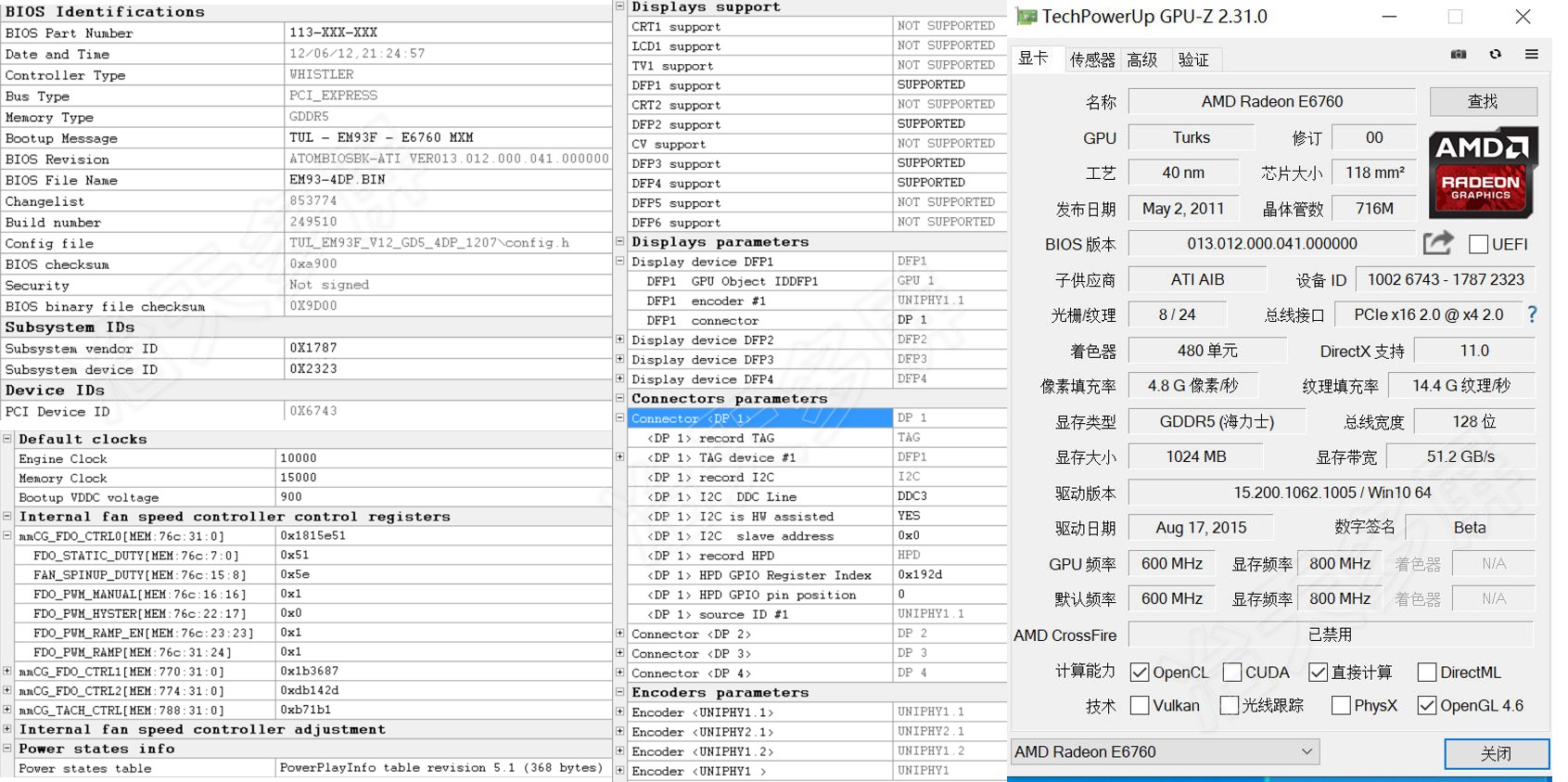

GPUZ MXM E6760 VBIOS 1GB 4DP

Features & Benefits

  • GPU and memory in one MCM BGA package
  • Desktop level graphics, multimedia and compute capabilities
  • 480 shader processors
  • 128-bit memory interface with 1 GB GDDR5
  • Microsoft® DirectX® 11 support
  • Third generation unified video decoder
  • Support for H.264, VC-1, MPEG-2/4 decode
  • Dual HD decode, Blu-ray & stereo 3D
  • Up to 6 displays with AMD Eyefinity1 technology
  • AMD Accelerated Parallel Processing (APP)2 technology for supercomputing capabilities
  • 5 year supply with dedicated support3

AMD RadeonE6760 MXM Module Overview
Mobile PCI Express™ MXM Graphic Module
Version 3.0, Type A
Module dimensions
L x W x H (mm, nominal)
No thermal solution
70 x 82 x 7 mm
Fansink
97 x 82 x 22 mm
Heatpipe
95 x 82 x 40 mm
Thermal Design Power7 (TDP)
41W
E6760 Graphics Processing Unit  GPU:100-CG2266
Process Technology
40 nm
Graphics Engine / Memory Clock
600 MHz Engine/800 MHz Memory
Memory
128-bit, 1 GB GDDR5, 51.2 GB/s
Host Interface
PCI Express® Version 2.1 (x1, x2, x4, x8, x16)
Graphics
480 shaders
3DMark™ VantageP score of P5870
DirectX® 11, Shader Model 5.0, OpenGL 4.1
Video
3rd Generation Video Decoder
H.264, VC-1, MPEG-2, MPEG-4 part 2 decode
Blu-ray 3D & stereo 3D graphics with AMD HD3D technology
Compute
576 GFLOPs/s single precision floating point (peak)
AMD APP technology, OpenCLTM 1.1, DirectCompute 11
Display
Up to 6 displays with AMD Eyefinity multi-display technology (default = 3 displays)4
Audio
Integrated HD audio controller (Azalia) & Codec
Display Interfaces8 (max resolution)
Analog VGA
1x Triple 10-bit RGB DAC, 400 MHz, (2048 x 1536)
Single / Dual-Link DVI Resolution (w HDCP)
2x single-link DVI, (1600 x 1200) / 1x dual-link DVI, (2560 x 1600), 162 MPixels/s per link
DisplayPort
2x DisplayPort 1.1a (2560 x 1600), 4x DisplayPort 1.2, (3840 x 2400)
Single / Dual-Link LVDS
1x single-link, (1280 x 1024) / 1x dual-link, (2048x1536)
HDMI™
1x HDMI™ 1.4a, (1920 x 1080p), 148.5 MHz pixel clock
Multi-Display Configurations4,8
Default (3 displays)
Up to 2 display outputs from dual-link DVI-D, single-link DVI-I and HDMI™ 1.4a + 1x DisplayPort 1.2a
Up to six displays
Up to 2 display outputs from VGA, single / dual-link DVI, single / dual-link LVDS, HDMI™ 1.4a and up to 6 display outputs from DisplayPort 1.1a / 1.2
Software Support
Windows® XP / XP Embedded9
yes
Windows® Vista / Windows® 7
yes
Linux® (x86)
yes

1. System configuration: 1280x1024, E6760: 600e/800m, 1 GB GDDR5, AMD: AMD Athlon™ II X4 620
@ 2.6GHz, MSI Gigabyte GA-MA770T-UD3P, Corsair XMS3 4GB (2x2GB) 1333MHz 9-9-9-24
(TW3X4G1333C9A G), Windows® 7 64-bit Ultimate
2. AMD APP technology is a set of technologies designed to improve video quality and enhance
application performance. Full enablement of some features requires support for OpenCL™ or
DirectCompute (including AMD’s Universal Video Decoder (UVD)). Not all products have all features
and full enablement of some capabilities and may require complementary products.
3. OpenCL certification expected.
4. AMD Eyefinity™ technology can support multiple displays limited by display output clock
dependencies. Two internal PLLs + an integrated DisplayPort reference clock can support (1) two
legacy display outputs + four DisplayPort outputs, (2) one lega cy display output + five DisplayPort
outputs or (3) six DisplayPort outputs. Legacy display = VGA, DVI, HDMI™ or LVDS. Microsoft®
Windows® 7, Windows Vista®, or Linux® is required in order to support more than 2 displays. SLS
(“Single Large Surface”) functionality requires an identical display resolution on all configured
displays.
5. AMD HD3D is a technology designed to enable stereoscopic 3D support in games, movies and/or
photos. Additional hardware (e.g., 3D-enabled panels, 3D-enabled glasses/emitter, Blu-ray 3D
drive) and/or software (e.g., Blu-ray 3D discs, 3D middleware, games) are required for the
enablement of stereoscopic 3D.
6. Part availability is planned for 5 years from date of announcement and subject to change without
notice.
7. TDP estimate based on 3DMark™03 and not complete at time of publication.
8. Not all display interfaces available at same time. MXM 3.0 connector pinout may limit some display
interface combinations. Maximum resolution dependent on link bit-rate and available memory
bandwidth. AMD Embedded Catalyst™ Software driver version 8.81 or higher required to support
AMD Eyefinity multi-display technology. AMD Eyefinity multi-display technology has certain
restrictions on supported display interfaces.
9. Some features not supported (e.g., AMD Eyefinity, DirectX® 11, etc.)

Contact your local AMD distributor for ordering information.
OPN: 100-K100159 E6760 1 GB RoHS AES MXM 3.0 Type A
OPN: 100-K100156 E6760 1 GB RoHS AES MXM 3.0 Type A w Fan
OPN: 100-K100157 E6760 1 GB RoHS AES MXM 3.0 Type A w Heatpipe

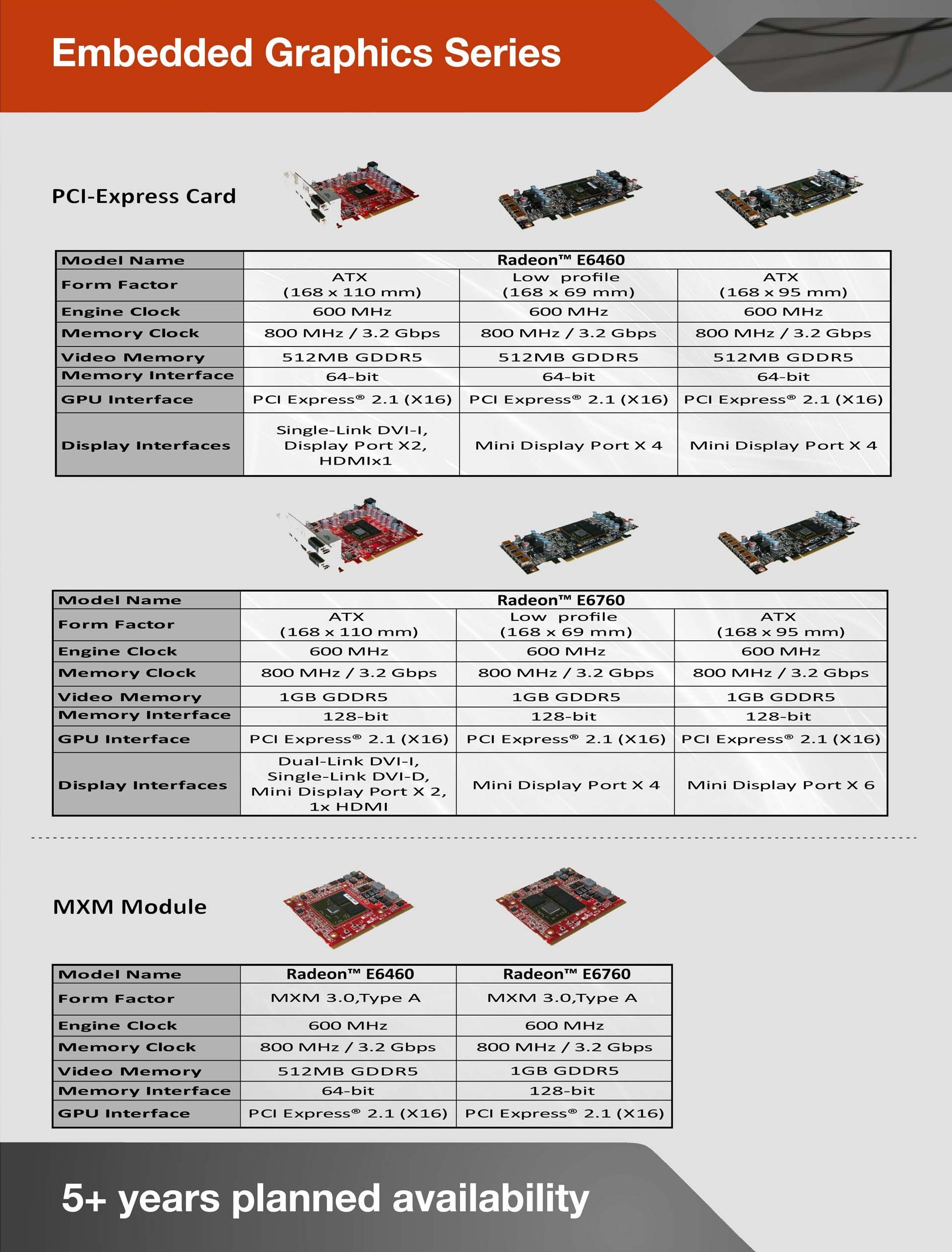

MXM Module

(AMD Radeon™ E6460)

(AMD Radeon™ E6760)

Module Number

EM91F

EM93F

Graphics Processing Unit

GPU:100-CG2261

GPU:100-CG2266

Process Technology

40 nm

40 nm

Graphics Engine Operating Frequency (max)

600 MHz

600 MHz

MXM type

MXM 3.0,Type A

MXM 3.0, Type A

CPU Interface

PCI Express® 2.1 (X16)

PCI Express® 2.1 (X16)

Shader Processing Units

2 SIMD engines x 80 processing elements = 160 shaders

6 SIMD engines x 80 processing elements = 480 shaders

Floating Point Performance (single precision, peak)

192 GFLOPs

576 GFLOPs

DirectX® capability

DirectX® 11

DirectX® 11

Shader Model

Shader Model 5.0

Shader Model 5.0

OpenGL

OpenGL 4.1

OpenGL 4.1

OpenCL™ compliant

AMD APP8, OpenCLTM 1.19, DirectCompute 11

AMD APP8, OpenCLTM 1.19, DirectCompute 11

Unified Video Decoder (UVD)

UVD3 for H.264, VC-1, MPEG-2, MPEG-4 part 2 decode

UVD3 for H.264, VC-1, MPEG-2, MPEG-4 part 2 decode

Memory





Operating Frequency (max)

800 MHz / 3.2 Gbps

800 MHz / 3.2 Gbps

Configuration, type

64-bit wide, 512 MB, GDDR5, 25.6 GB/s

128-bit wide, 1 GB, GDDR5, 51.2 GB/s

AMD原厂官方介绍链接:http://www.amd.com/us/products/embedded/graphics-processors/Pages/radeon-e6760-discrete-gpu.aspx

http://www.amd.com/cn/Documents/E6760-MXM-Product-Brief.pdf

http://www.amd.com/cn/Documents/E6760-PCI-Product-Brief.pdf

OPN

MODEL

OUTPUT

COOLING

100-CG2266

AMD Embedded Radeon™  E6760 MCM Module

6 x DisplayPort / HDMI® / DVI

N/A

100-K00159

AMD Embedded Radeon™ E6760 MXM Type A Module

5 x DisplayPort / HDMI / DVI

N/A

100-K00156

AMD Embedded Radeon™ E6760 MXM Type A Module

DVI-I + DVI-D + HDMI

Fansink

100-K00157

AMD Embedded Radeon™ E6760 MXM Type A Module

DVI-I + DVI-D + HDMI

Heatsink

100-K00172

AMD Embedded Radeon™ E6760 MXM Type A Module

DVI-I + DVI-D + HDMI

N/A

100-K00170

AMD Embedded Radeon™ E6760 MXM Type A Module

6 x DisplayPort / HDMI / DVI

Fansink

100-K00171

AMD Embedded Radeon™ E6760 MXM Type A Module

6 x DisplayPort / HDMI / DVI

Heatsink

100-438019

AMD Embedded Radeon™ E6760 PCIe Board

2 x DVI and 1x mini DisplayPort

Fansink

100-438042

AMD Embedded Radeon™ E6760 PCIe Board

2 x DVI and 1x mini DisplayPort

Heatsink

100-438060

AMD Embedded Radeon™ E6760 PCIe Board

6 x mini DisplayPort

Fansink

100-438061

AMD Embedded Radeon™ E6760 PCIe Board

6 x mini DisplayPort

Heatsink

100-438037

AMD Embedded Radeon™ E6760 PCIe Board

6 x DisplayPort (with mDP to DP adapters)

Low-Power Heatsink

100-438059

AMD Embedded Radeon™ E6760 PCIe Board

6 x DisplayPort

Low-Power Heatsink

100-438038

AMD Embedded Radeon™ E6760 PCIe Board

6 x DisplayPort (with mDP to DP adapters)

Fansink

100-438039

AMD Embedded Radeon™ E6760 PCIe Board

6 x DisplayPort (with mDP to DP adapters)

Heatsink

100-438020

AMD Embedded Radeon™ E6760 PCIe Board

6 x DVI (with mDP to DVI adapters)

Fansink

100-438023

AMD Embedded Radeon™ E6760 PCIe Board

6 x DVI (with mDP to DVI adapters)

Heatsink

100-438081

AMD Embedded Radeon™ E6760 PCIe Board

4 x DisplayPort

Fansink

100-438084

AMD Embedded Radeon™ E6760 PCIe Board

4 x DisplayPort

Heatsink

100-438104

AMD Embedded Radeon™ E6760 PCIe Board

6 x DVI

Heatsink

100-438136

AMD Embedded Radeon™ E6760 PCIe Board

6 x DVI

Fansink

100-CG2763

AMD Embedded Radeon™  E6465MCM Module

4 x DisplayPort / HDMI / DVI

N/A

100-K00209

AMD Embedded Radeon™ E6465MXM Type A Module

4 x DisplayPort / HDMI / DVI

N/A

100-K00210

AMD Embedded Radeon™ E6465MXM Type A Module

4 x DisplayPort / HDMI / DVI

Heatsink

100-438182

AMD Embedded Radeon™ E6465PCIe Low Profile Board

4 x mini DisplayPort

Heatsink

100-438181

AMD Embedded Radeon™ E6465PCIe Low Profile Board

2 x DisplayPort

Heatsink

100-CG2261

AMD Embedded Radeon™  E6460 MCM Module

4 x DisplayPort / HDMI / DVI

N/A

100-K00169

AMD Embedded Radeon™  E6460 MXM Type A Module

DVI-I + DVI-D + HDMI

N/A

100-K00177

AMD Embedded Radeon™  E6460 MXM Type A Module

DVI-I + DVI-D + HDMI

Fansink

100-K00168

AMD Embedded Radeon™  E6460 MXM Type A Module

DVI-I + DVI-D + HDMI

Heatsink

100-K00174

AMD Embedded Radeon™  E6460 MXM Type A Module

4 x DisplayPort / HDMI / DVI

N/A

100-K00178

AMD Embedded Radeon™  E6460 MXM Type A Module

4 x DisplayPort / HDMI / DVI

Fansink

100-K00173

AMD Embedded Radeon™  E6460 MXM Type A Module

4 x DisplayPort / HDMI / DVI

Heatsink

100-438047

AMD Embedded Radeon™  E6460 PCIe Board

2 x DVI and 1x mini DisplayPort

Heatsink

100-438062

AMD Embedded Radeon™  E6460 PCIe Low Profile Board

4 x mini DisplayPort

Heatsink

100-438048

AMD Embedded Radeon™  E6460 PCIe Low Profile Board

4 x mini DisplayPort (with mDP to DP adapters)

Heatsink

100-438049

AMD Embedded Radeon™  E6460 PCIe Low Profile Board

4 x DVI (with mDP to DVI adapters)

Heatsink

HOTTEST Grand Jackpot Slots Las Vegas casino

   相关产品图片 MORE>>
MXM嵌入式E9260笔记本E8860医疗工控机E9171电玩游戏机MC
AMD E6760/E6460笔记本MXM3.0医疗成像一体机赌博游戏机
笔记本MXM3.0显卡一体机接口嵌入式显卡Nvidia geforce
笔记本MXM3.0显卡一体机接口嵌入式显卡ATI 1GB mobilti
笔记本MXM3.0工业成像一体机游戏机嵌入式显卡ATI E4690/E6
   相关文字
   特卖场
·主动式HDMI转VGA+音频输出投影连接线HDMI TO V ·Matrox Mura MPX大屏拼接多通道DVI矩阵卡多路 ·iPhone/iPod/iPad Dock to HDMI/
·[GXM]多屏双屏宝D2G-DP双屏拼接3D环幕仪Matro ·6DP嵌入式芯片E6760液晶电视拼接墙大屏幕一机多屏显示6 ·数字DVI-I切换器电脑键鼠USB+VGA+audio视频/
·PCI-E转USB高速USB3.0转接卡PCIE TO US ·机顶盒电脑HDMI转DP显示器DVI反转DP主动式HDMI反 ·ATI fireMV 2260 PCIE一机双屏卡双头DP/
·[WHDI]wireless HDMI无线宝无线HDMI高清 ·真正Dual link DVI双通道DVI双链路国标满针公对 ·Intel板载集成显卡PCIE转DVI/VGA输出ADD2卡
·ATI x1650/x1600 AGP ·[大小DP互转]dp转mini dp母对公/公对母displ ·DMS-59针一分二DMS转双DVI+VGA线DMS59转双
·PCI AIW 128 PRO all-in-wonder ·程控电源开关IP Power 9258网络插座远程电源管理 ·[8DP]Matrox m9188一机多屏单卡8屏1拖8口D
·HD5870 eyefinity三屏拼接输出双DVI+HDM ·PCI双头半高显卡7000 LP带AV分屏输出VOD点歌刀卡 ·超短HDMI转DVI短线转接头高清DVI母转HDMI公适配器
·[Stereo]Quadro fx3700双链路dual l ·笔记本MXM2.0接口游戏机一体机嵌入式显卡ATI M76 ·多屏显卡DVI一分二转双DVI双VGA线DVI+VGA分屏输
·Matrox DVI PCI G450 PCI双头显示SUN ·DVI转HDMI可弯曲旋转90度转接头高清适配器adapte ·荧光LED电子手写黑板
·[UGA]Displaylink USB转VGA适配器外置U ·Mini dvi转DVI/VGA/HDMI苹果Apple/M ·Quadro NVS 295双屏独立双显示分屏双dp输出输出
·68P显卡VHDCI一分四转4DVI/4dp/4hdmi/4 ·显卡一分二VHDCI转双DVI双头四屏转接线[2/4 DVI ·[DP]Quadro NVS 420 nVIEW一卡四屏多屏
·迈创Matrox Extio F2408/F2208/F14 ·matrox qid lp pci接口带4个DVI输出8屏视 ·PCI转PCI带软排线转接线
·标准大DP++转DVI转HDMI被动式公对母转接线内置转换芯 ·USB转PS2带芯片up-2/up-5邦定IC半成品板PCB ·KX20转DVI四屏输出线KX-20至4 x DVI一分四头
·DMS59针/LFH60针一分四LFH转四VGA线CAB-L ·[大DP]displayport转DVI转HDMI高清转接头 ·Matrox MGI M9120 plus lp pcie
·PC/MAC苹果联机USB对拷线GO!bridge免驱动笔记
  友情链接
投影时代网  displayport 官网  福步外贸  亚马逊卓越  displaylink官网  依马狮视听网  交换  hardwareheaven硬件  滄者極限  深圳会展中心  亚洲国际展馆  Inforcomm巡展  中关村服务器配件网  中国IC交易网  集邦全球电子交易市集  QNX官网操作系统  华强电子IC网  原厂原包IC交易  AMD/ATI开发者论坛  IC-datasheet搜索
关于我们 支付说明  保修条例  供求信息  招商合作  人才储备  哪里购买 资料下载 驱动程式  技术支持  填写表格  使用说明  产品列表  相关软件
技术博客 教育博客           G Merchant google商家 速卖通 苏宁易购 贝宝内贸
深圳国税 深圳地税           G Adsense 谷歌推广 百度推广 百度统计 百度联盟

工商信息 免责声明 网站导航 广告联系 在线办公
Copyright © 2009 www.pcidv.com All Rights Reserved 深圳市卓星彩奕电子有限公司 版权所有
ICP备:粤ICP备05147688号       页面执行时间:35.156 毫秒

深圳网络警
察报警平台
工商网亮照
众信电子签
经营性网站
备案信息
12377
举报中心
中国文明网
传播文明
